Zaman Kayışı Ölçüsü Nasıl Alınır?

Endüstriyel güç aktarım sistemlerinde doğru kayış seçimi, sistem performansı ve üretim verimliliği açısından kritik öneme sahiptir. Özellikle senkron hareket gerektiren makinelerde kullanılan zaman kayışları, hassas ölçülerle çalışır. Bu nedenle zaman kayışı ölçüsü doğru alınmadığında; kayma, titreşim, ses, erken aşınma ve performans kayıpları gibi ciddi problemler ortaya çıkabilir.

Peki zaman kayışı ölçüsü nasıl alınır? Hangi değerler önemlidir? Pitch ölçüsü nedir? Diş sayısı nasıl hesaplanır? Bu rehberde tüm detayları teknik ve anlaşılır şekilde ele alıyoruz.

Zaman Kayışı Nedir?

Zaman kayışı; dişli yapısı sayesinde kasnaklarla senkron çalışan, kayma yapmayan güç aktarım elemanıdır. Özellikle:

• CNC makineleri
• Paketleme sistemleri
• Otomasyon hatları
• Robotik sistemler
• Konveyör uygulamaları
• Tekstil makineleri

gibi yüksek hassasiyet gerektiren alanlarda tercih edilir.

Doğru çalışan bir sistem için en önemli unsur ise doğru zaman kayışı ölçüsü seçimidir.

Zaman Kayışı Ölçüsü Neden Önemlidir?

Yanlış ölçüye sahip bir kayış kullanıldığında şu problemler ortaya çıkabilir:

Bu nedenle sistemin doğru çalışması için ölçüm işlemi dikkatli yapılmalıdır.

Zaman Kayışı Ölçüsü Alırken Bilinmesi Gereken Temel Değerler

Bir zaman kayışının ölçüsünü belirlemek için genellikle 4 temel bilgi gerekir:

Bu değerler birlikte değerlendirilerek doğru ürün seçilir.

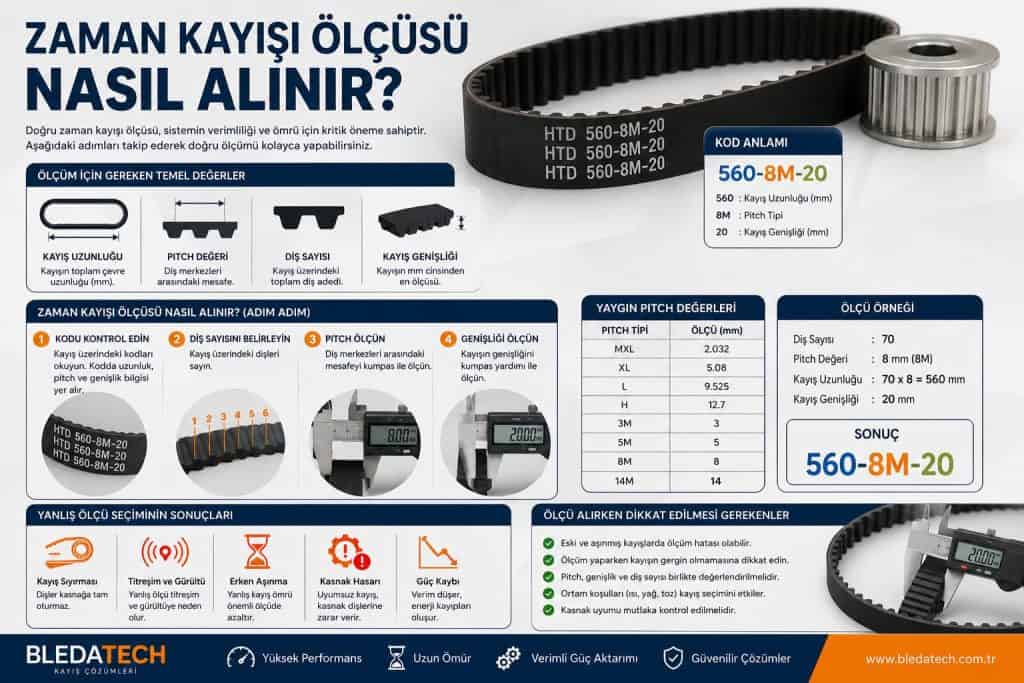

Zaman Kayışı Ölçüsü Nasıl Alınır?

1. Kayış Üzerindeki Kodları Kontrol Edin

En kolay yöntem, mevcut kayış üzerindeki kodları okumaktır.

Örnek:

HTD 560-8M-20

Bu kodun anlamı:

Eğer kod okunabiliyorsa ölçü alma işlemi oldukça kolaylaşır.

2. Diş Sayısını Hesaplayın

Kayış üzerindeki dişleri sayarak ölçü belirlemek mümkündür.

Formül:

$\text{Kayıs¸ Uzunlug˘u}=\text{Dis¸ Sayısı}\times \text{Pitch}$

Örnek:

• Diş sayısı: 70
• Pitch: 8 mm

Sonuç: 560 mm kayış uzunluğu elde edilir.

Bu yöntem özellikle kodu silinmiş kayışlarda kullanılır.

3. Pitch Ölçüsünü Belirleyin

Pitch, iki diş merkezi arasındaki mesafedir.

En yaygın zaman kayışı pitch ölçüleri şunlardır:

Pitch değeri yanlış seçilirse kayış kasnağa uymaz.

4. Kayış Genişliğini Ölçün

Kumpas yardımıyla kayışın genişliği ölçülmelidir.

Yaygın ölçüler:

Daha yüksek yüklerde geniş kayış tercih edilir.

Kumpas ile Zaman Kayışı Ölçüsü Alma

Profesyonel ölçüm için en doğru yöntem kumpas kullanmaktır.

Ölçülmesi gereken noktalar:

• Diş yüksekliği
• Diş aralığı
• Kayış genişliği
• İç çevre

Özellikle hassas otomasyon sistemlerinde dijital kumpas kullanılması önerilir.

Zaman Kayışı Ölçüsü Hesaplama Örneği

Bir kayışta:

• 85 diş bulunuyor
• Pitch değeri 5 mm

Hesaplama:

$85\times 5=425\text{ mm}$

Sonuç:

Kayış ölçüsü:

En Yaygın Zaman Kayışı Tipleri

HTD Kayışlar

Yüksek tork kapasitesi sunar.

Kullanım alanları:

• Servo motorlar
• CNC makineleri
• Endüstriyel otomasyon

STD Kayışlar

Titreşimi azaltır ve sessiz çalışma sağlar.

AT Tipi Kayışlar

Pozisyonlama hassasiyeti yüksektir.

Robotik sistemlerde yaygın kullanılır.

Yanlış Ölçü Almanın Sonuçları

Yanlış seçilen zaman kayışı aşağıdaki sorunlara yol açabilir:

Bu nedenle profesyonel ölçüm yapılmalıdır.

Zaman Kayışı Seçerken Dikkat Edilmesi Gerekenler

Yük Kapasitesi

Makinenin taşıdığı yük belirlenmelidir.

Çalışma Hızı

Yüksek devirli sistemlerde farklı kayış yapıları gerekir.

Ortam Şartları

• Yağlı ortam
• Tozlu üretim alanı
• Yüksek sıcaklık

gibi faktörler kayış seçimini etkiler.

Kasnak Uyumu

Pitch uyumu mutlaka kontrol edilmelidir.

Zaman Kayışı Ölçüsü Alırken En Sık Yapılan Hatalar

• Sadece uzunluğa bakmak
• Pitch değerini ölçmemek
• Diş profilini kontrol etmemek
• Genişliği yanlış ölçmek
• Eski kayış deformasyonunu hesaba katmamak

Bu hatalar yanlış ürün siparişine neden olabilir.

Endüstriyel Sistemlerde Doğru Kayış Seçiminin Önemi

Doğru zaman kayışı seçimi:

• enerji verimliliğini artırır,
• bakım maliyetlerini düşürür,
• üretim sürekliliği sağlar,
• arıza riskini azaltır.

Özellikle otomasyon sistemlerinde doğru ölçü, sistem stabilitesi açısından kritik öneme sahiptir.

Doğru zaman kayışı ölçüsü almak; sistem performansı, enerji verimliliği ve makine ömrü açısından büyük önem taşır. Ölçü alma sırasında:

• pitch değeri,
• diş sayısı,
• genişlik,
• toplam uzunluk

mutlaka doğru şekilde belirlenmelidir.

Profesyonel ölçüm yöntemleri kullanılarak yapılan doğru seçimler, hem bakım maliyetlerini azaltır hem de üretim sürekliliğini artırır.

Sıkça Sorulan Sorular

1. Zaman kayışı ölçüsü nasıl hesaplanır?

Diş sayısı ile pitch değeri çarpılarak hesaplanır.

2. Pitch nedir?

İki diş merkezi arasındaki mesafeye pitch denir.

3. Zaman kayışı genişliği neden önemlidir?

Taşınacak yük kapasitesini doğrudan etkiler.

4. Kodu silinmiş kayışın ölçüsü nasıl bulunur?

Diş sayısı sayılarak ve pitch ölçülerek hesaplanabilir.

5. HTD ve STD kayış farkı nedir?

HTD yüksek tork için, STD ise düşük titreşim için geliştirilmiştir.

6. Zaman kayışı neden ses yapar?

Yanlış gerginlik, yanlış pitch veya aşınma nedeniyle oluşabilir.

7. Dijital kumpas kullanmak gerekli mi?

Hassas ölçüm gereken sistemlerde önerilir.

8. Yanlış zaman kayışı kullanılırsa ne olur?

Kasnak aşınması, kayış atlaması ve sistem arızaları oluşabilir.
