Zaman kayışı (triger kayışı) sistemlerinde kayışın kaymadan, senkron şekilde hareket aktarabilmesi için doğru triger kasnak seçimi kritik önem taşır. Yanlış profil veya ölçüde bir kasnak; erken diş aşınmasına, kayış kaymasına ve sistem duruşlarına yol açabilir.
BledaTech olarak İstanbul İkitelli merkezimizden, farklı profil ve diş sayılarında triger kasnak çözümleri sunuyoruz. Kasnaklarımız zaman kayışlarımızla birlikte tam uyumlu çalışacak şekilde önerilir. Doğru kayış kasnak eşleşmesi, sisteminizin verimini ve kayışın servis ömrünü doğrudan etkiler.

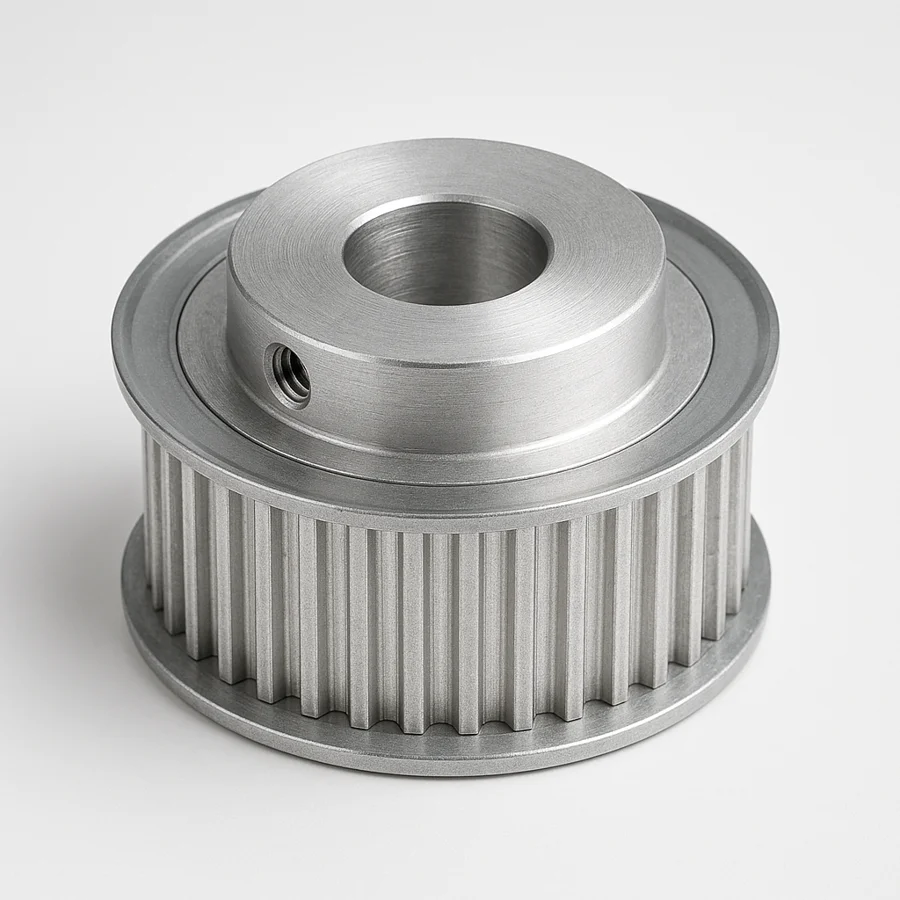

Triger Kasnak Nedir?
Triger kasnak (timing pulley), çevresinde zaman kayışının dişleriyle eşleşen kanallar bulunan, motor milinden veya tahrik biriminden hareketi kaymadan aktaran bir güç aktarım elemanıdır. Zaman kayışı ile birlikte çalışarak senkron (kaymasız) hareket gerektiren sistemlerde kullanılır.
Triger Kasnak Profil Tipleri
Triger kasnaklar, diş hatvesi (pitch) standardına göre iki ana grupta incelenir:
- Withworth (inç) hatveli seriler: XL, L, H — genellikle hafif ve orta yük uygulamalarında tercih edilir
- Metrik hatveli seriler: 3M, 5M, 8M ve T5, T10 — Avrupa standardı makinelerde yaygın kullanılır
Her profil tipinde farklı diş sayısı seçenekleri bulunur; uygulamaya göre 10 dişten 50 dişin üzerine kadar değişen ölçülerde kasnak temin edilebilir.
Burçlu (Taper Lock) Triger Kasnaklar
Burçlu triger kasnaklar (BL, BH, B8M gibi), mil üzerine konik burç (taper lock) ile monte edilir. Bu yapı sayesinde:
- Farklı mil çaplarına tek bir kasnak gövdesiyle uyum sağlanabilir
- Kasnak değişimi ve bakımı kolaylaşır
- Mil üzerinde daha güvenli ve merkezi bir kavrama elde edilir
Malzeme Seçenekleri
Triger kasnaklar uygulamanın gerektirdiği ağırlık ve dayanım ihtiyacına göre farklı malzemelerde üretilir:
- Alüminyum (-AL): Hafif yapı, düşük atalet momenti gerektiren yüksek devirli sistemler için idealdir
- Çelik: Ağır yük ve yüksek tork gerektiren endüstriyel uygulamalarda tercih edilir
Kullanım Alanları
Triger kasnaklar özellikle şu uygulamalarda yaygın olarak kullanılır:
- Step motor ve servo motor gibi hassas pozisyon kontrolü gerektiren sistemler
- CNC makineleri ve otomasyon hatları
- Konveyör ve taşıma sistemleri
- Otomotiv yan sanayi uygulamaları
- Gıda ve ilaç sektöründe paslanmaya dirençli özel seçenekler
Doğru Triger Kasnak Seçimi Nasıl Yapılır?
Uygun kasnağı belirlerken aşağıdaki teknik bilgiler netleştirilmelidir:
- Profil tipi (XL, L, H veya 3M, 5M, 8M, T5, T10)
- Diş sayısı
- Mil çapı ve montaj tipi (düz delik veya burçlu)
- Kayış genişliği ile kasnak genişliğinin uyumu
- Çalışma hızı ve aktarılacak güç (kW)
Emin olmadığınız durumlarda, mevcut kasnağınızın üzerindeki kod bilgisini paylaşmanız uygulamanıza en uygun eşleniği belirlememizi kolaylaştırır.
Triger Kasnak ve Zaman Kayışı İlişkisi
Triger kasnak tek başına değil, her zaman uyumlu bir zaman kayışıyla birlikte bir sistem oluşturur. Kasnak profili ile kayış profilinin (örn. T10 kasnak – T10 kayış) birebir eşleşmesi gerekir; aksi halde kayışta erken aşınma ve gürültülü çalışma görülür. Detaylı bilgi için Zaman Kayışları sayfamızı inceleyebilirsiniz.
Sipariş Öncesi Kontrol Listesi
Doğru kasnağın ilk seferde doğru gelmesi, hem zaman hem maliyet açısından önemlidir. Sipariş öncesinde şu adımları izlemenizi öneririz:
- Mevcut kasnağın üzerinde bir kod veya damga varsa fotoğrafını çekip paylaşın
- Kasnağın dış çapını, göbek çapını ve genişliğini milimetrik olarak ölçün
- Kullanılan zaman kayışının profilini (varsa üzerindeki yazıdan) not edin
- Mil bağlantısının düz delik mi yoksa konik burçlu mu olduğunu belirleyin
- Sistemde birden fazla kasnak varsa hepsinin ölçüsünü tek seferde bildirin, uyumsuzluk riski azalır
Bu bilgiler elimizde olduğunda, teklif ve tedarik süreci genellikle aynı gün içinde netleşir.
Bakım ve Kullanım Önerileri
- Kasnak dişlerinde aşınma veya çatlak olup olmadığı düzenli kontrol edilmelidir
- Kasnak ve kayış hizalaması doğru olmalıdır
- Burçlu modellerde sıkma torku üretici talimatlarına uygun yapılmalıdır
- Aşırı gürültü veya titreşim gözlemlendiğinde sistem incelenmelidir
Triger kasnak yanında konveyör hattınızda bant birleştirme ihtiyacınız varsa konveyör bant birleştirme aparatı sayfamızı, güç aktarım ürünlerimizin tamamına göz atmak isterseniz ürünler sayfamızı inceleyebilirsiniz. Tüm ürünlerimiz İstanbul İkitelli’deki merkezimizden stoktan temin edilir.
Teslimat ve Stok Durumu
Sık kullanılan XL, L, H ve metrik profillerdeki standart ölçüler İkitelli deposunda stoklu bulundurulur; bu ölçüler için sipariş genellikle aynı gün veya ertesi gün kargoya verilir. Özel diş sayısı, özel mil çapı veya standart dışı bir ölçü söz konusu olduğunda üretim/temin süresi ölçü ve adede göre değişebilir, sipariş öncesinde net teslim tarihi bildirilir. İstanbul içi teslimatlarda aynı gün elden teslim seçeneği de değerlendirilebilir; İstanbul dışı siparişler anlaşmalı kargo firmalarıyla gönderilir. Toplu (proje bazlı) siparişlerde miktar arttıkça birim fiyat avantajı sunulur; birden fazla makine veya hat için kasnak ihtiyacınızı tek seferde bildirmeniz teklif sürecini hızlandırır.
Sıkça Sorulan Sorular (FAQ)
Triger kasnak ile normal kasnak arasındaki fark nedir?
Triger kasnağın yüzeyinde zaman kayışının dişleriyle eşleşen kanallar bulunur; bu sayede sürtünmeye değil dişli kavramaya dayalı, kaymasız (senkron) hareket aktarımı sağlar.
XL, L, H profilleri arasındaki fark nedir?
Fark diş hatvesi (pitch) ölçüsündedir; her profil farklı güç aktarım kapasitesine ve kayış genişliğine uygundur. Uygulamanın güç ve hız ihtiyacına göre profil seçilir.
Burçlu (taper lock) kasnak ne zaman tercih edilmelidir?
Farklı mil çaplarına uyum sağlamak, kolay montaj/demontaj yapmak veya sık bakım gerektiren sistemlerde burçlu kasnak tercih edilmesi pratiklik sağlar.
Kasnağımın kodunu bilmiyorum, ölçü nasıl belirlenir?
Mevcut kasnağın diş sayısı, dış çapı ve mil çapı ölçülerek ya da eski kayış/kasnak üzerindeki kod okunarak doğru eşleşme belirlenebilir. Teknik ekibimiz bu süreçte destek olur.
Alüminyum mu çelik kasnak mı tercih etmeliyim?
Yüksek devir ve düşük atalet gereken sistemlerde alüminyum, ağır yük ve yüksek tork gereken uygulamalarda çelik kasnak daha uygundur.
